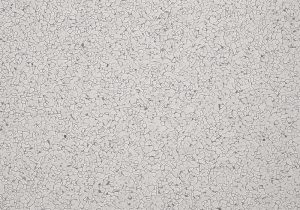

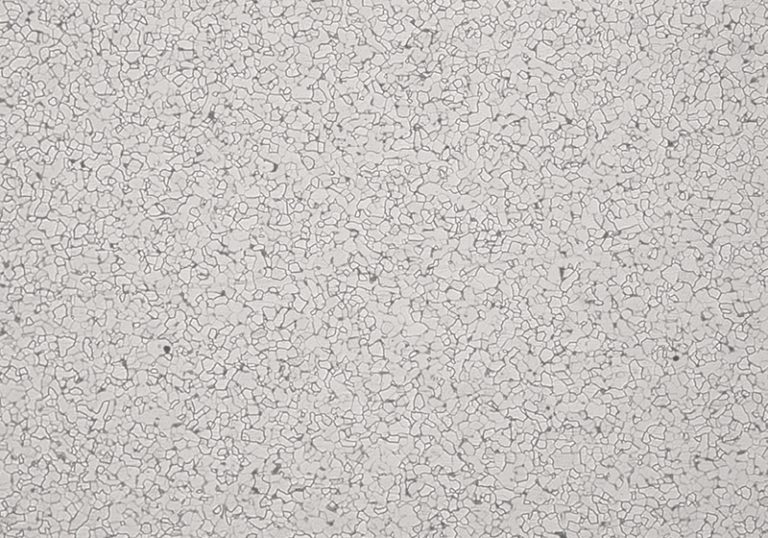

مفتول SWRY11 که در گروه مفتول های کم کربن قرار می گیرد بوسیله فرآیند نورد گرم از بیلت اولیه به مفتول نهایی با قطر ۵.۵ میلیمتر تولید می گردد. همانگونه که پیش تر بیان گردید به دلیل حساسیت ذاتی فرآیند جوشکاری ذوبی، کنترل های سختگیرانه تری در این دسته از مفتول ها صورت می پذیرد؛ به طور مثال، کنترل حدود عناصر آلیاژی بسیار حائز اهمیت است و وجود بیش از حد عناصر مضری همچون فسفر و گوگرد منجر به عیوبی همچون ترک خوردن و ترد شدن بیش از حد فلز جوش خواهد شد. از طرفی، در صورت مناسب بودن ترکیب شیمیایی، نحوه سرد کردن مفتول تا رسیدن به دمای پایین نیازمند کنترل ویژه ای می باشد. در صورت عدم رعایت نرخ سرد کردن مناسب، خطر وجود ساختارهایی همچون مارتنزیت که منجر به سخت شدن بیش از حد فولاد و کاهش خواص شکل پذیری آن می گردد بسیار محتمل است. محدوده استحکام کششی این مفتول ۳۶۰-۴۱۰MPa و میزان ازدیاد طول و درصد کاهش مقطع آن به ترتیب در محدوده % ۴۷ – ۳۸ و % ۷۸ – ۷۰ قرار دارند. ریزساختار این نوع مفتول پس از فرآیند نورد گرم به صورت عمدتاً فریتی و پرلیت جزئی در مرز دانه ها می باشد.ترکیب شیمیایی این مفتول مطابق استاندارد JIS وهمچنین نمونه ای از ریزساختار آن در ادامه بیان شده است.
